實驗室氣體管道系統設計說明(上)

更新時間:2025-07-01


     一、項目概況

  1、建筑地點:駐京某部辦公地

  2、實驗樓為單層建筑

  二、遵循的標準及規范

  1、GB 50235-2010《工業金屬管道工程施工規范》

  2、GB 50231-2009《機械設備安裝工程施工及驗收通用規范》

  3、GB 50236-2011《現場設備、工業管道焊接工程施工規范》

  4、GB 50093-2013《自動化儀表工程施工及質量驗收規范》

  5、GB 50300-2013《建筑工程施工質量驗收統一標準 》

  6、SH/T3103-2009《石油化工中心化驗室設計規范》

  7、GB50016-2014《建筑設計防火規范》

  8、JGJ91-2019《科研建筑設計標準》

  研究所試驗室現有條件要求及其它相應標準規范。

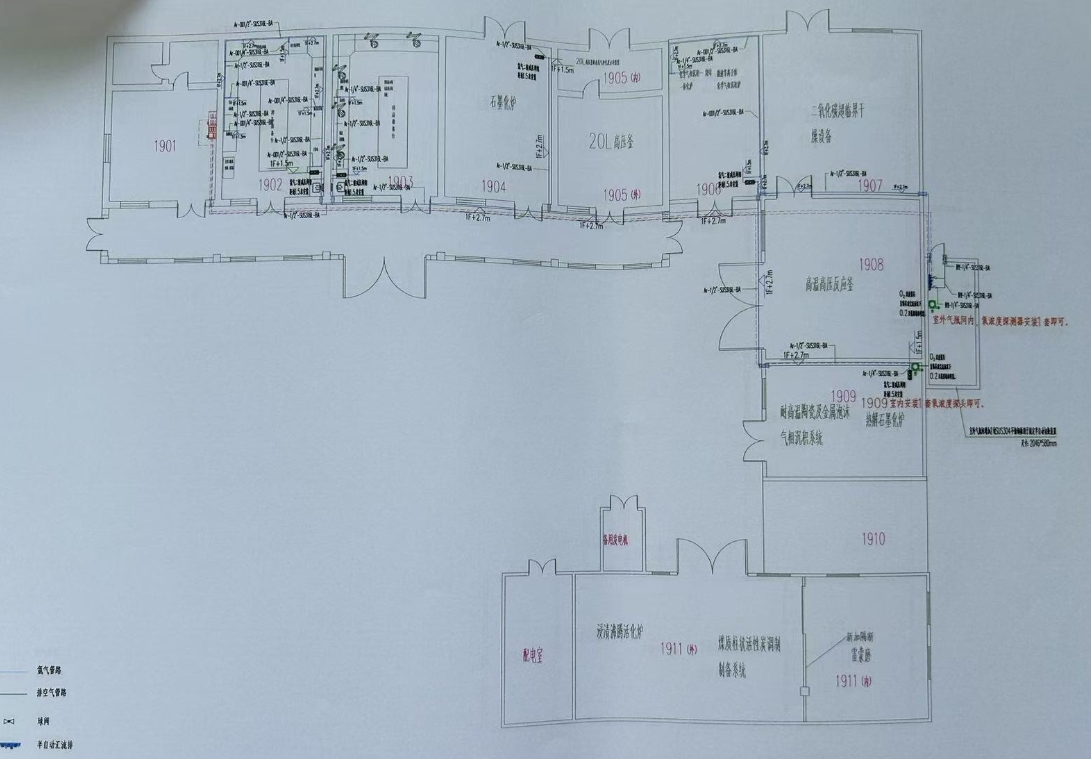

氣路平面設計圖

  三、設計范圍及內容

  本項目設計為實驗室集中供氣系統設計

  1、實驗樓B供氣區域主要集中在實驗樓的東側室外氣瓶間。氣體種類有:高純氮氣、氬氣、氦氣、有機氣(烷經)和有機氣(烯烴)。均采用高壓鋼瓶供氣,氣體鋼瓶均為二用二備。

  鋼瓶由用戶租用,不在本次設計范圍內。

  四、靜電接地

  《建筑物防雷設計規范》GB 50057-2010

  《爆炸和火災危險環境電力裝置設計規范》GB50058-2014

  烷經和烯經氣放散管的保護應符合現行國家標準《建筑物防雷設計規范》GB50057-2010

  五.管道元件

  1.管道材質:022Cr17Ni12Mo2(所有管道采用316L/BA(ASTM A269)。

  2.管件:ASTM A269,外徑12.7mm以下(含)管道的彎頭采用煨彎制作,彎曲半徑大于等于5倍的管徑。本項目涉及到管線尺寸為1/4”(外徑6.35mm,壁厚0.89mm)、1/2”(外徑12.75mm,壁厚1.24mm)

  3.閥門:

  (1)球闊:所有氣體管道出口及未端均使用球闊(耐壓1000psi),閥體網體316L,密封面PTFE,NPT連接形式。

  (2)氣瓶出口高壓端的所有閥門采用高壓隔膜間,316L材質,須耐壓3000psi。

  (3)二級減壓終端:所有氣體未端使用點前安裝有二級減壓閥進行二次減壓,均采用一體式結構,模塊化面板,壓力表進口*大壓力27bar,出口壓力可調。所有閥件及減壓器均為不銹鋼材質。安裝時底部配不銹鋼面板。

  (4)阻火器:用于氧氣和可燃性氣體管道排空口和氣源側供氣管口,閥體316,卡套連接形式。
